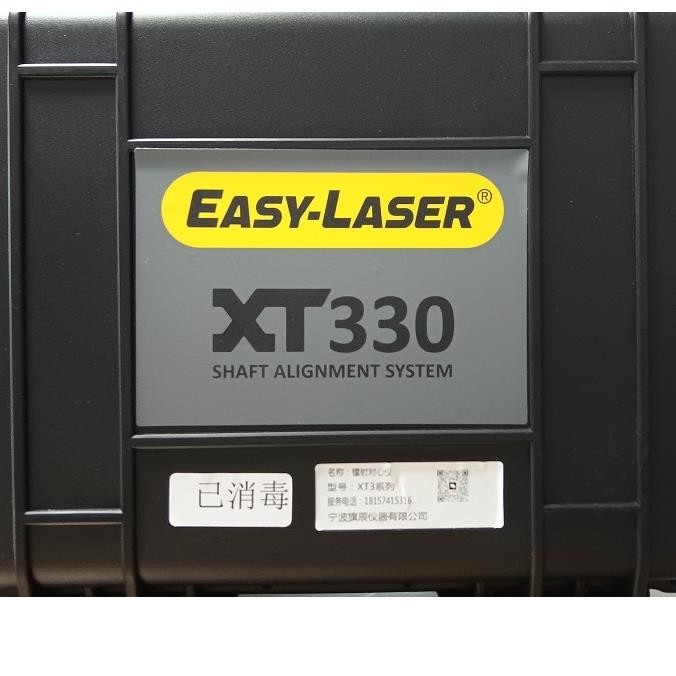

XT330基本型激光测量系统
一、功能及特点:
9-12-3 时钟法水平机械对中
任意三点法水平机械对中(小角度 20。测量)
软脚测量
对中偏差色彩提醒
热膨胀设置
内置测振功能(可选配件实现)
中断保护功能
双束线激光，PSD 接收技术
中文彩屏,3D 图形,动志指导实时调整
一次测量，切换垂直和水平方向就可完成对中调整测量单元设有 0LED 屏品示角度,盘车旅转更直观,方便
测量单元内置锂电池续航升级,实际工作续航时间 >20 小时
内置蓝牙无线，测量方便
测量距离:不低于5米，可扩展
测量精度:1%±10分辨力
技术参数
一、系统类别
参数详情
相对湿度
10 - 95%
重 量（整套系统）
10 kg
手提箱
W×H×D：450×350×180 mm；抗摔，防水和防尘
二、测试单元
类别
参数详情
类 型
PSD 20mm 大尺寸探测窗
测量精度
示值 1%±10 分辨力
激光类型
二极管激光
激光波长范围
630 - 680 nm
激光安全等级
Class 2
激光输出功率
<1 mW
传输连接方式
内置蓝牙无线
工作时间
>20 小时
倾角仪精度
0.1°
温度传感器精度
±1°C
工作温度
-10 - 50 °C
存放温度
-20 - 50 °C
材质
铝合金 + PC/ABS + TPE
防护等级
IP Class 66/67
尺寸（B×H×D）
76x76.7x39.3 mm
重量
245 g
三、显示单元类别
参数详情
类 型
彩色 7 英寸高清 IPS/AFPS，工业级，强光下可视
屏 幕
电容式触摸屏，分辨率 800×1280
电源管理
无间断电源 Endurio™ 系统 supply
内置电池
8000 毫安时锂聚合物电池
显示精度
0.01mm
工作时间
大约 30 小时（正常使用）
工作温度
-10 - 50°C
存放温度
-20 - 50°C
外置存储扩展
Micro SD card（TF card），支持 128GB 扩展
存储数据
>100,000 条测量数据（4G 运行内存 + 64G ROM 存储）
电源及数据接口
USB Type - c24pin 支持 OTG/RS232 串口
辅助功能
计算器
摄像头
后置：1300 万像素自动对焦和电子闪光灯；前置：200 万像素定焦
蓝牙
Bluetooth V4.0
防护等级
IP Class 67
外壳材料
ABS / PC 太阳黄 / 黑色 TPU
外形尺寸
220×139×19 mm
重 量
600 g
